Plano de rigging norma: o que a legislação e as diretrizes de engenharia exigem em içamentos críticos?
Não existe um único plano de rigging norma que determine todo o conteúdo desse documento.
Em uma operação de içamento, o planejamento deve reunir os requisitos da NR 11, as normas ABNT aplicáveis aos equipamentos e acessórios e os critérios de engenharia relacionados à operação.
O objetivo é transformar as características da carga, do equipamento, dos acessórios e do local em um procedimento seguro e tecnicamente viável.
Para engenheiros mecânicos e supervisores de rigging, a dúvida mais importante é prática: quais requisitos precisam ser considerados para desenvolver e aprovar um plano de rigging?
É isso que veremos a seguir.
O que é plano de rigging e qual norma deve ser seguida?
O plano de rigging é o documento técnico que define como uma carga será içada, movimentada e posicionada com segurança.
Ele considera fatores como peso e geometria da carga, centro de gravidade, equipamento utilizado, configuração da lança, raio de operação, acessórios de içamento, condições do solo e interferências existentes no local.
Existe uma norma específica para o plano?
Não há uma única norma ABNT que funcione como um roteiro universal para todos os planos de rigging.
A referência normativa depende das características da operação. A NR 11 estabelece requisitos gerais de segurança para transporte, movimentação, armazenagem e manuseio de materiais.
Já as normas ABNT complementam a análise conforme o equipamento ou acessório utilizado.
Por isso, elaborar um plano adequado significa identificar quais requisitos legais e técnicos se aplicam àquela operação específica.
O que a NR 11 exige para o içamento de cargas?
A NR 11 estabelece condições de segurança para equipamentos e operações de movimentação de materiais. Ela não apresenta um modelo de plano de rigging, mas fornece requisitos que precisam ser considerados no planejamento.
Quais pontos da NR 11 impactam o plano?
A análise deve considerar, entre outros aspectos:
- Capacidade do equipamento: a carga deve ser compatível com a capacidade de trabalho do equipamento na configuração utilizada.
- Condições dos componentes: cabos, correntes, roldanas, ganchos e demais componentes precisam estar em condições adequadas de utilização.
- Capacitação: os profissionais envolvidos devem possuir capacitação compatível com suas funções.
- Segurança da operação: a área e a movimentação precisam ser planejadas para reduzir a exposição de pessoas aos riscos.
O ponto central é que a capacidade nominal do guindaste, isoladamente, não garante a segurança do içamento.
O plano precisa considerar como o equipamento será utilizado, incluindo configuração, raio, altura e condições encontradas no local.
Quais normas ABNT entram no plano de rigging?
As normas ABNT variam conforme o equipamento e os acessórios utilizados. Por isso, a seleção das referências deve fazer parte da própria análise técnica.
Equipamentos de elevação
A ABNT NBR 8400 é uma referência importante para equipamentos de elevação e movimentação de carga, contemplando critérios relacionados a cargas, solicitações, resistência e estabilidade dentro de seu campo de aplicação.
Outros equipamentos podem possuir normas específicas. Um guindaste articulado hidráulico, por exemplo, deve ser analisado conforme a referência técnica correspondente ao seu tipo.
Acessórios de içamento
Cabos de aço, lingas, cintas, manilhas e outros acessórios também possuem requisitos específicos de utilização e inspeção.
| Elemento | Referência relacionada | Principal foco |
| Equipamentos de elevação | ABNT NBR 8400 | Cargas, solicitações, resistência e estabilidade. |
| Guindaste articulado hidráulico | ABNT NBR 14768 | Requisitos específicos do equipamento. |
| Lingas de cabo de aço | ABNT NBR 13541 | Utilização e inspeção, conforme a parte aplicável. |
| Cintas têxteis | ABNT NBR 15637 | Requisitos para utilização, inspeção e conservação. |
A regra é simples: a norma deve acompanhar o elemento que está sendo analisado. Aplicar uma referência fora de seu campo de abrangência pode gerar uma avaliação inadequada.
O que deve constar em um plano de rigging?

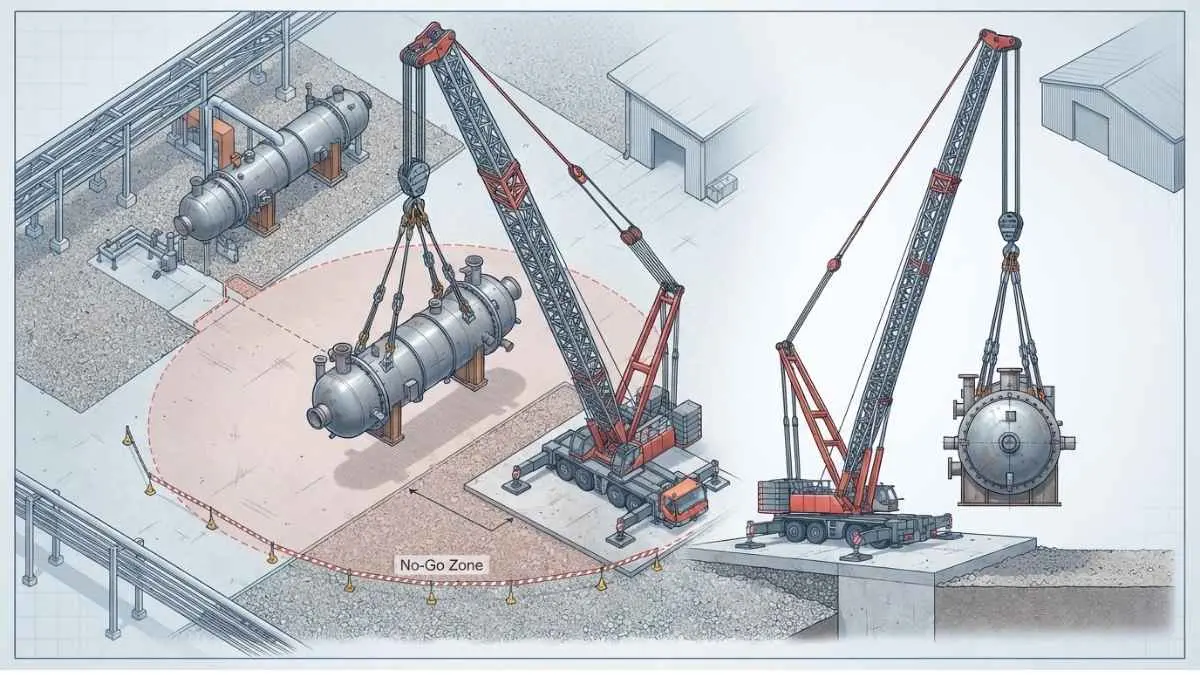

O conteúdo varia conforme a complexidade do içamento, mas o documento precisa representar as condições reais da operação.
Quais informações são indispensáveis?
Entre os principais dados estão:
- Carga: peso, dimensões, centro de gravidade, pontos de içamento e características que possam interferir na movimentação.
- Equipamento: tipo, capacidade, configuração da lança, raio de operação, altura e demais parâmetros relevantes.
- Acessórios: cabos, lingas, cintas, manilhas, ganchos, balancins e respectivas capacidades e configurações de uso.
- Local: condições do solo, obstáculos, redes elétricas, estruturas próximas, circulação e espaço disponível.
- Operação: sequência de içamento, movimentação e posicionamento da carga.
- Ambiente: vento, chuva, visibilidade e outras condições capazes de afetar a operação.
Quanto maior for a complexidade do içamento, maior deve ser o nível de detalhamento da análise.
Um içamento simples e uma operação com múltiplos equipamentos, por exemplo, exigem níveis diferentes de planejamento.
Quando um içamento de cargas pesadas exige um plano mais detalhado?
O nível de detalhamento deve aumentar conforme os riscos e a complexidade da operação.
Quais situações merecem atenção especial?
Entre os fatores que podem elevar essa complexidade estão:
- Alta utilização da capacidade: a carga representa uma parcela elevada da capacidade disponível na configuração escolhida.
- Uso de múltiplos guindastes: dois ou mais equipamentos precisam trabalhar de forma coordenada.
- Centro de gravidade complexo: a posição do centro de gravidade é desconhecida, deslocada ou pode mudar durante a movimentação.
- Interferências no local: existem redes elétricas, estruturas, tubulações ou outras instalações próximas.
- Carga fora do padrão: a geometria, dimensão, fragilidade ou distribuição de peso exige uma estratégia específica.
- Condições especiais: a operação envolve grandes alturas, ambientes restritos, balsas ou outras situações fora da rotina.
Nesses casos, o plano precisa representar com maior precisão as condições de execução e os controles necessários.
Plano de rigging e plano de carga são a mesma coisa?
Não necessariamente. Embora os termos estejam relacionados à movimentação de cargas, eles podem ter escopos diferentes conforme o contexto da operação e da regulamentação aplicável.
O plano de rigging concentra-se na estratégia técnica para realizar o içamento. Já o plano de carga pode estar relacionado a exigências específicas de determinados equipamentos ou atividades.
| Aspecto | Plano de rigging | Plano de carga |
| Objetivo | Planejar tecnicamente o içamento. | Atender ao planejamento específico previsto para determinada operação ou equipamento. |
| Foco | Carga, equipamento, acessórios, ambiente e execução. | Depende do contexto em que o documento é exigido. |
| Aplicação | Operações de movimentação e içamentos de diferentes níveis de complexidade. | Situações específicas previstas em requisitos aplicáveis. |
Por isso, um documento chamado plano de carga não deve ser considerado automaticamente substituto de um plano de rigging.
Quem pode elaborar e aprovar um plano de rigging?
A elaboração deve ser conduzida por profissional legalmente habilitado e com atribuição compatível com a atividade técnica.
Por que a responsabilidade técnica é importante?
O plano envolve decisões de engenharia que dependem de informações confiáveis sobre carga, equipamento, acessórios e condições do local.
A documentação de responsabilidade técnica aplicável também precisa ser considerada. No sistema Confea/Crea, a ART identifica o responsável técnico por obras e serviços de engenharia.
A aprovação operacional pode envolver engenharia, segurança do trabalho, equipe de operação e contratante, conforme os procedimentos adotados no empreendimento.
O mais importante é que o documento aprovado corresponda às condições que realmente serão encontradas em campo.
O que pode exigir a revisão de um plano de rigging?
O plano deve ser revisado quando uma mudança relevante altera as condições consideradas no planejamento.
Quais mudanças merecem nova análise?
Alterações no equipamento, na carga, no raio de operação, nos acessórios, no local ou nas condições ambientais podem modificar os esforços e os riscos previstos.
Segundo Fernando Fuertes, engenheiro e desenvolvedor de novos negócios da Acro Cabos de Aço, a qualidade das informações utilizadas no planejamento é fundamental para a solução definida ser compatível com a operação.
Um exemplo simples: se o peso real da carga for diferente do valor considerado no plano, toda a análise de capacidade pode deixar de representar a condição de campo.
O mesmo vale para um acessório que esteja em condições diferentes das consideradas no planejamento.

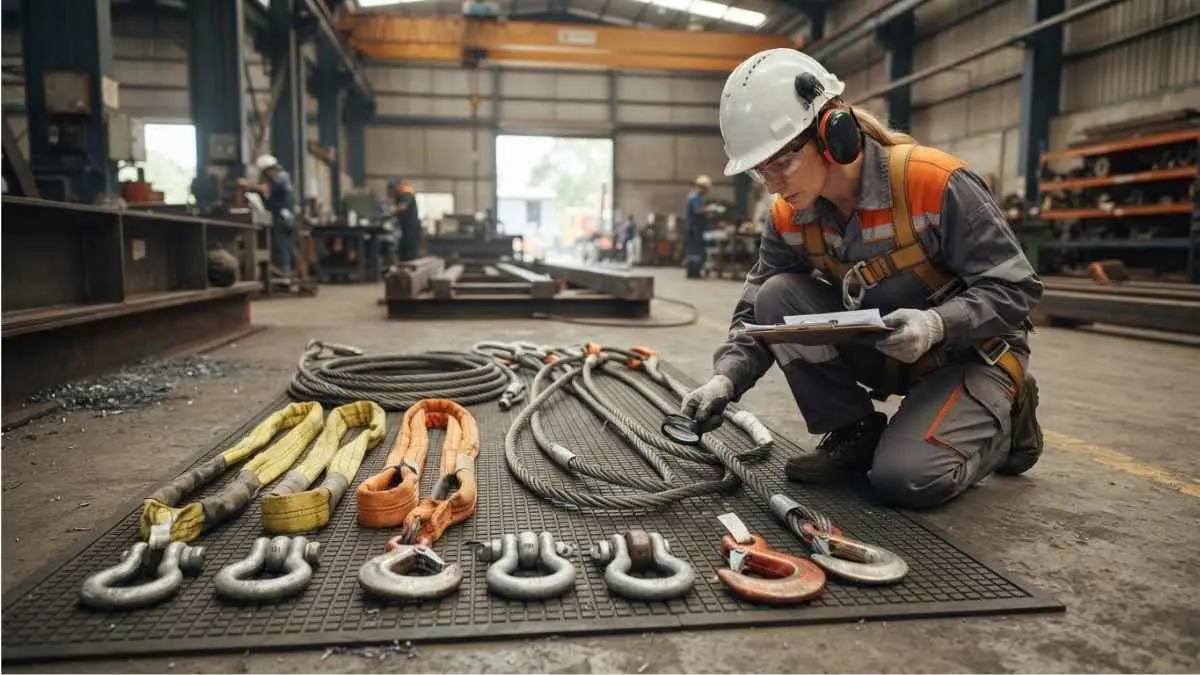

Por que os acessórios precisam entrar na análise?
Os acessórios não são apenas componentes auxiliares. Eles fazem parte do sistema de içamento e influenciam como os esforços chegam à carga e ao equipamento.
O que deve ser avaliado?
A seleção deve considerar capacidade, configuração, ângulos, pontos de contato, compatibilidade e condições de conservação.
Uma linga de cabo de aço, por exemplo, não deve ser escolhida apenas pelo peso total da carga. A configuração utilizada pode alterar os esforços aplicados ao conjunto.
Por isso, o planejamento precisa avaliar o içamento de carga pesada, e não cada componente isoladamente.
O que verificar antes de aprovar o plano de rigging?
Antes da execução, a equipe responsável deve confirmar se o planejamento representa as condições reais da operação.
Quais são os principais pontos?
- Carga: o peso, as dimensões, o centro de gravidade e os pontos de içamento foram confirmados?
- Equipamento: a capacidade corresponde à configuração e ao raio de operação previstos?
- Acessórios: os componentes estão dimensionados, compatíveis e em condições adequadas?
- Local: o solo e o espaço disponível suportam a operação planejada?
- Interferências: estruturas, redes, tubulações e áreas de circulação foram consideradas?
- Ambiente: as condições de vento, chuva e visibilidade estão nos limites definidos?
- Execução: a sequência operacional está clara para os envolvidos?
- Responsabilidade: as aprovações e documentações técnicas necessárias foram formalizadas?
Essa conferência reduz a distância entre o que foi planejado no papel e o que será executado em campo.
Afinal, o que as normas exigem de um plano de rigging?
A principal conclusão é que plano de rigging norma não significa seguir uma única NBR.
O planejamento deve combinar a NR 11, as normas ABNT aplicáveis ao equipamento e aos acessórios e os critérios de engenharia necessários para aquela operação.
Em um içamento crítico, isso significa analisar quatro pontos centrais: carga, equipamento, acessórios e ambiente. A partir deles, são definidas a configuração e a sequência de execução.
Para engenheiros e supervisores de rigging, o desafio está menos em reunir o maior número possível de normas e mais em identificar corretamente quais requisitos se aplicam à operação.
