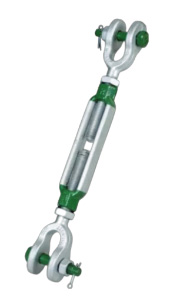

Esticador Green Pin G6323 - Acro Cabos

Esticador Green Pin G6323
Esticador Green Pin G6323
Carga Máxima
de Trabalho		 Abertura
Máxima		 Dimensões Peso
Unitário
Pol (mm)

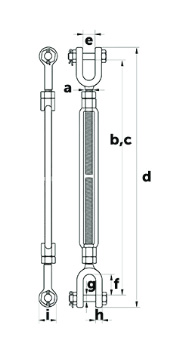

t Pol A B C D E F G H I kg
0,54 6 3/8 273 409 304 12 21 7 9 21 0.55
1 6 1/2 304 435 343 16 26 10 11 25 0.97
1 9 1/2 379 588 418 16 26 10 11 25 1.15
1 12 1/2 455 740 494 16 26 10 11 25 1.46
1,59 6 5/8 346 469 406 18 32 13 14 33 1.75
1,59 9 5/8 421 622 480 18 32 13 14 33 2.14
1,59 12 5/8 498 774 557 18 32 13 14 33 2.43
2,36 6 3/4 369 487 439 24 38 16 16 41 2.70
2,36 9 3/4 444 640 514 24 38 16 16 41 3.23
2,36 12 3/4 520 792 590 24 38 16 16 41 3.57
2,36 18 3/4 670 1096 740 24 38 16 16 41 4.55
3,27 12 7/8 561 826 638 27 42 19 19 48 5.22
3,27 18 7/8 713 1132 790 27 42 19 19 48 6.56
4,54 6 1 447 554 532 31 50 22 20 54 5.54
4,54 12 1 598 859 683 31 50 22 20 54 6.70
4,54 18 1 750 1168 835 31 50 22 20 54 8.61
4,5 24 1 903 1470 988 31 50 22 20 54 8.87
6,9 12 1 1/4 643 916 748 44 71 28 26 68 11.9
6,9 18 1 1/4 805 1230 910 44 71 28 26 68 13.6
6,9 24 1 1/4 964 1541 1069 44 71 28 26 26 14.2
9,71 12 1 1/2 675 942 806 52 71 35 28 80 18.5
9,71 18 1 1/2 825 1244 956 52 71 35 28 80 19.3
9,71 24 1 1/2 980 1551 1111 52 71 35 28 80 22
12,7 18 1 3/4 938 1316 1092 60 86 41 33 90 29
12,7 24 1 3/4 1089 1621 1243 60 86 41 33 90 33
16,8 24 2 1153 1673 1338 63 93 50 40 107 50
27,2 24 2 1/2 1255 1831 1480 75 114 57 41 143 88
34 24 2 3/4 1348 1882 1604 90 110 70 41 158 109
Fator de Segurança: 5 vezes a carga de trabalho

Material: aço forjado de alta resistência SAE 1035 ou 1045.
Acabamento: galvanizado a quente.
Faixa de Temperatura: -20°C até +200°C
Certificação: 2.1, 2.2, 3.1, MTCa, CE.
Norma: geralmente conforme ASTM F1145-92 anteriormente U.S. Federal Specification FF-T-791b O Esticador BN Green Pin® JJ é um Esticador garra-garra nas extremidades com parafuso de segurança, geralmente conforme ASTM F1145-92. Uma das características únicas dos Esticadores Green Pin® como este é que eles podem ser usados tanto para levantamento quanto para amarração. O Esticador também oferece uma dupla segurança (contrapino e parafuso de segurança) que evita o desparafusamento acidental do pino. O Esticador BN Green Pin® JJ está disponível em uma variedade de roscas de diâmetro de 1/2" (abertura máxima de 12") até 1 3/4" (abertura máxima de 18").
Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial
