Patesca
Patesca - Acro Cabos
Aplicação: desvios para cabos de aço
| Ø Ext. Da Roldana | Capacidade (ton) | Ø do cabo de aço | Peso (kg) | |||
|---|---|---|---|---|---|---|
| Pol. | mm | Cabo | Gancho | Pol. | Olhal | Gancho |
| 4" | 102 | 0,5 | 1 | 1/4" a 3/8" | 3,0 | 2,5 |
| 6" | 152 | 1 | 2 | 1/2" a 5/8" | 7,0 | 5,6 |
| 8" | 203 | 2 | 4 | 1/2" a 5/8" | 15,0 | 14,83 |
| 10" | 254 | 4 | 8 | 5/8" a 3/4" | 29,5 | 26,5 |
| 12" | 305 | 5 | 10 | 3/4" a 7/8" | 44,0 | 42,0 |
| 13" | 330 | 6 | 12 | 7/8" a 1" | 52,0 | 46,0 |
| 14" | 355 | 8 | 16 | 7/8" a 1" | 65,0 | 60,0 |
| 16" | 410 | 10 | 20 | 1" a 1,1/8" | 111,0 | 99,5 |
| 20,1/2" | 520 | 12,5 | 25 | 1,1/8" a 1,3/8" | 195,0 | 180,0 |
| 24" | 610 | 14 | 28 | 1,3/8" a 1,1/2" | 243,0 | 220,0 |
O que é uma patesca e qual sua função técnica?
A patesca é um bloco de polia articulado empregado para alterar a direção de tração ou multiplicar a força em sistemas de movimentação de cargas com cabo de aço.
A roldana presente na estrutura permite o redirecionamento do cabo com menor atrito, reduzindo o desgaste e aumentando a eficiência mecânica em operações de içamento ou tracionamento.
O uso ocorre principalmente em desvios de cabos de aço, favorecendo o controle da carga e o melhor aproveitamento da força aplicada.
O funcionamento está fundamentado nos princípios da física das polias. Ao passar pela roldana, o cabo exige menor esforço para movimentar a carga ou, quando combinado com outras polias, proporciona maior vantagem mecânica.
Essa característica viabiliza operações que demandam flexibilidade no posicionamento do cabo sem a necessidade de equipamentos adicionais, tornando a patesca para cabo de aço um elemento indispensável em sistemas mais elaborados de movimentação.
Em ambientes industriais, obras civis e operações logísticas, a versatilidade do conjunto permite redirecionar o cabo com segurança e precisão, ajustando trajetórias e ângulos conforme a exigência da tarefa.
Sua adaptação contribui para ganhos de produtividade, redução do esforço físico e maior controle sobre a carga ao longo de toda a operação.

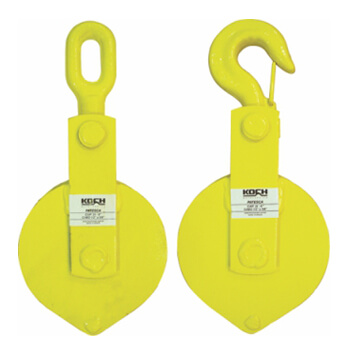

Patesca com gancho vs. patesca com olhal: principais diferenças
No catálogo da Acro Cabos, há duas versões principais de patesca: patesca com gancho e patesca com olhal, cada uma indicada conforme o tipo de conexão e a capacidade necessária.
A versão com gancho é projetada para facilitar a fixação e a liberação rápida, indicada para operações que exigem mobilidade ou conexões frequentes, como sistemas com guincho ou montagens temporárias.
A patesca com olhal apresenta uma conexão mais fixa e robusta, indicada quando o cabo deve permanecer em posição definida, com menor possibilidade de movimentação indesejada.
Essa configuração é comum em sistemas de içamento nos quais a segurança estrutural do ponto de ancoragem é determinante, como em montagens permanentes ou aplicações onde a liberação do cabo não é desejável.
Sob o aspecto técnico, a patesca com gancho geralmente suporta maior capacidade de carga para o mesmo diâmetro de roldana.
Como exemplo, um modelo com roldana de 4" suporta até 1 t na versão com gancho, enquanto a versão com olhal atinge cerca de 0,5 t, conforme indicado na tabela técnica.
Essas diferenças direcionam a escolha conforme o tipo de operação e o nível de segurança requerido. Em situações que demandam rapidez na conexão, a patesca com gancho se destaca. Já em aplicações que exigem estabilidade prolongada do conjunto, a patesca com olhal tende a ser a alternativa mais adequada.
Aplicação da patesca para guincho e operações de resgate
A patesca para guincho é amplamente utilizada em segmentos como off-road, naval e logística de pátio, sempre que há necessidade de desviar o cabo para otimizar a tração ou reduzir o esforço aplicado na linha principal.
A inserção da polia entre o guincho e o ponto de ancoragem diminui a carga direta sobre o motor, contribuindo para maior durabilidade do cabo e do equipamento.
Em operações de resgate ou recuperação de veículos, a patesca com gancho facilita o redirecionamento do cabo para trabalhar em diferentes ângulos, aumentando a eficiência da manobra e reduzindo o risco de danos ao cabo ou ao ponto de ancoragem.
Essa aplicação eleva o nível de segurança e controle, especialmente em terrenos irregulares ou com obstáculos.
A escolha adequada do diâmetro da roldana em relação à capacidade do guincho e ao peso da carga é fundamental para evitar falhas ou desgaste prematuro.
Roldanas subdimensionadas para cabos de maior bitola aumentam a tensão no sistema e aceleram o desgaste do cabo de aço, tornando o dimensionamento um passo essencial no planejamento da operação.
Tabela técnica: diâmetros de roldana e capacidades de carga
Conforme a tabela técnica, as roldanas das patescas variam de 4" (102 mm) até 24" (610 mm), atendendo desde aplicações leves até projetos industriais de grande porte.
Os modelos menores, como a roldana de 4", são compatíveis com cabos de 1/4" a 3/8" e suportam até 1 t com gancho e 0,5 t com olhal.
Já as patescas com roldana de 24" operam com cabos de 1,3/8" a 1,1/2" e alcançam capacidade de até 28 t na versão com gancho, evidenciando a capacidade de fornecimento da Acro Cabos para aplicações de alta exigência.
A compatibilidade com diferentes bitolas de cabo facilita a seleção da patesca conforme a carga e o tipo de cabo de aço empregado no sistema.
A tabela técnica orienta o dimensionamento tanto para operações de elevação leve quanto para sistemas de içamento mais robustos.
Critérios de seleção: diâmetro do cabo e peso do equipamento
A seleção adequada da patesca depende da relação entre o diâmetro da roldana e o diâmetro do cabo de aço, fator determinante para evitar desgaste prematuro por esmagamento ou fadiga.
Quando a roldana é pequena em relação à bitola do cabo, ocorre aumento de tensão, elevando o risco de danos e reduzindo a vida útil do conjunto.
O peso das peças também impacta a logística e a montagem do sistema de içamento. As patescas apresentam variação significativa de massa, partindo de aproximadamente 3 kg nos modelos menores e chegando a cerca de 243 kg nas versões de maior capacidade.
Essas variações precisam ser consideradas no planejamento de estruturas que utilizam múltiplos desvios de cabo ou que exigem ajustes frequentes do conjunto.
O contato com o departamento comercial da Acro Cabos garante acesso às especificações exatas de cada lote e contribui para uma escolha alinhada às exigências operacionais.
Segurança e inspeção: o diferencial Acro Services
A segurança no uso de patescas começa com a inspeção periódica dos componentes críticos, como roldana, eixo e dispositivos de fechamento, sejam ganchos ou olhais.
A realização de verificações regulares reduz o risco de falhas inesperadas e contribui para a longevidade do equipamento.
A conformidade técnica e a rastreabilidade dos produtos Acro Cabos permitem acompanhar o equipamento desde a fabricação até a aplicação em campo, favorecendo uma gestão de manutenção mais eficiente.
O serviço de consultoria em engenharia aplicada auxilia no dimensionamento correto da patesca para cada desvio de carga, reforçando uma abordagem orientada ao risco zero em operações críticas.
Perguntas frequentes sobre Patesca
A patesca é utilizada para alterar a direção de tração ou multiplicar a força aplicada no cabo de aço, otimizando a movimentação de cargas. A presença da polia reduz o esforço necessário e melhora o controle do sistema, impactando diretamente na eficiência operacional quando aplicada corretamente.
A patesca com gancho costuma suportar maior capacidade de carga para o mesmo diâmetro de roldana quando comparada à patesca com olhal. Como referência, uma roldana de 4" suporta cerca de 1 tonelada com gancho e 0,5 tonelada com olhal, orientando a escolha conforme a carga prevista.
O tamanho da roldana deve ser compatível com o diâmetro do cabo de aço para evitar desgaste prematuro por fadiga ou esmagamento. Roldanas maiores acomodam cabos de maior bitola e promovem melhor distribuição de esforços, preservando a integridade do sistema.
Sim. A patesca para guincho pode ser aplicada em elevações verticais quando integrada a sistemas que redistribuem corretamente a carga. A escolha do diâmetro adequado e a verificação da capacidade garantem segurança e eficiência em operações verticais ou diagonais.
