Olhal de Suspensão Giratório Articulado

Olhal de Suspensão Giratório Articulado - Acro Cabos

PLBW - Giratório Articulado

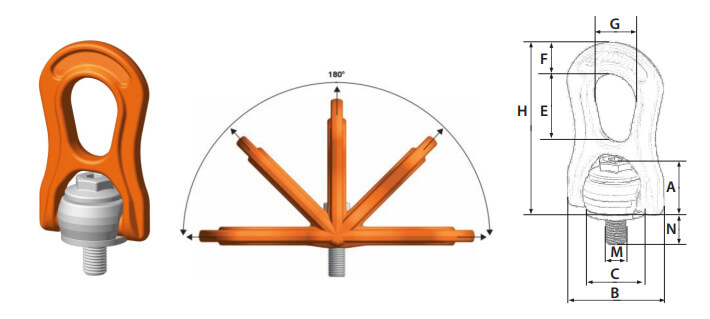

Rosca	Carga de trabalho	Dimensões (mm)
	Kgf	A	B	C	E	F	G	H	N	N máx	(mm)
M8	300	29	56	30	38	18	27	94	13	80	8
M10	600	29	56	30	38	18	27	94	15	100	8
M12	1.000	29	56	30	38	18	27	94	17	180	8
M14	1.300	43	79	45	55	25	38	138	22	220	10
M16	1.600	43	79	45	55	25	38	138	24	260	10
M18	2.000	43	79	45	55	25	38	138	27	295	10
M20	2.500	43	79	45	55	25	38	138	30	335	10
M22	3.000	64	118	68	85	38	58	209	33	355	14
M24	4.000	64	118	68	85	38	58	209	36	355	14
M27	5.000	64	118	68	85	38	58	209	40	355	14
M30	6.300	64	118	68	85	38	58	209	45	355	14
M33	8.000	106	188	108	132	60	91	331	54	328	19
M36	10.000	106	188	108	132	60	91	331	59	328	19
M42	12.500	106	188	108	132	60	91	331	69	328	19
M48	15.000	106	188	108	132	60	91	331	74	328	19
Fator de Segurança: 5 vezes a carga de trabalho

• As dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
