Cabo de Aço - Classe 6X19 (6X19 e 6X25) + ALMA FIBRA
Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X47 e 6X49) + ALMA FIBRA
RESISTÊNCIA IPS (180 - 200 kgf/mm²) - (1570 - 1960 N/mm²)
RESISTÊNCIA EIPS (200 - 220 kgf/mm²) - (1770 - 2160 N/mm²)

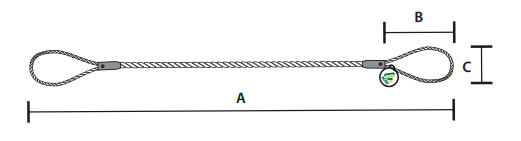

| Ø NOMINAL | COMP.MIN.(m) | DIMENSÃO DO OLHAL Comp. X Largura (mm) | IPS CARGA DE TRABALHO (ton) |
EIPS CARGA DE TRABALHO (ton) |
||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NORMAL | C/ SAPATILHO | LAÇO ÚNICO | 2 LAÇOS EM CONJUNTO | LAÇO ÚNICO | 2 LAÇOS EM CONJUNTO | |||||||||||||
| mm | pol. | A | B | C | B | C |
 Vertical
|
 Forca
|
 Cesto
|
 30º
|
 45º
|
 60º
|
Vertical
|
Forca
|
Cesto
|
30º
|
45º
|
60º
|
| 6.4 | 1/4 | 0.40 | 106 | 53 | 29 | 15 | 0.4 | 0.3 | 0.8 | 0.7 | 0.6 | 0.4 | 0.4 | 0.3 | 0.8 | 0.7 | 0.6 | 0.4 |
| 8.0 | 5/16 | 0.50 | 132 | 66 | 36 | 19 | 0.7 | 0.6 | 1.4 | 1.2 | 1.0 | 0.7 | 0.7 | 0.6 | 1.4 | 1.2 | 1.0 | 0.7 |
| 9.5 | 3/8 | 0.60 | 157 | 78 | 42 | 23 | 0.9 | 0.7 | 1.8 | 1.6 | 1.3 | 0.9 | 1.1 | 0.9 | 2.2 | 1.9 | 1.5 | 1.1 |
| 11.5 | 7/16 | 0.70 | 190 | 95 | 51 | 28 | 1.3 | 1.0 | 2.6 | 2.3 | 1.8 | 1.3 | 1.4 | 1.1 | 2.8 | 2.4 | 2.0 | 1.4 |
| 13.0 | 1/2 | 0.80 | 214 | 107 | 58 | 31 | 1.7 | 1.4 | 3.4 | 2.9 | 2.4 | 1.7 | 1.9 | 1.5 | 3.8 | 3.2 | 2.6 | 1.9 |
| 14.5 | 9/16 | 0.90 | 234 | 117 | 63 | 34 | 2.1 | 1.7 | 4.2 | 3.6 | 2.9 | 2.1 | 2.3 | 1.8 | 4.6 | 4.0 | 3.2 | 2.3 |
| 16.0 | 5/8 | 1.00 | 264 | 132 | 71 | 38 | 2.7 | 2.2 | 5.4 | 4.7 | 3.8 | 2.7 | 2.9 | 2.3 | 5.8 | 5.0 | 4.1 | 2.9 |
| 19.0 | 3/4 | 1.20 | 314 | 157 | 85 | 46 | 3.8 | 3.0 | 7.6 | 6.6 | 5.3 | 3.8 | 4.2 | 3.4 | 8.4 | 7.3 | 5.9 | 4.2 |
| 22.0 | 7/8 | 1.40 | 363 | 181 | 98 | 52 | 5.1 | 4.1 | 10.2 | 8.8 | 7.1 | 5.1 | 5.6 | 4.5 | 11.2 | 9.7 | 7.9 | 5.6 |
| 26.0 | 1 | 1.60 | 429 | 214 | 116 | 62 | 6.8 | 5.4 | 13.6 | 11.8 | 9.5 | 6.8 | 7.5 | 6.0 | 15.0 | 13.0 | 10.5 | 7.5 |
| 29.0 | 1.1/8 | 1.80 | 478 | 239 | 129 | 69 | 8.2 | 6.6 | 16.4 | 14.2 | 11.5 | 8.2 | 9.1 | 7.3 | 18.2 | 15.8 | 12.8 | 9.1 |
| 32.0 | 1.1/4 | 2.00 | 528 | 264 | 143 | 77 | 10.6 | 8.5 | 21.2 | 18.4 | 14.8 | 10.6 | 11.8 | 9.4 | 23.6 | 20.4 | 16.5 | 11.8 |
| 35.0 | 1.3/8 | 2.20 | 578 | 269 | 156 | 84 | 12.8 | 10.2 | 25.6 | 22.2 | 17.9 | 12.8 | 14.2 | 11.4 | 28.4 | 24.6 | 19.9 | 14.2 |
| 38.0 | 1.1/2 | 2.40 | 627 | 313 | 169 | 91 | 15.2 | 12.2 | 30.4 | 26.3 | 21.3 | 15.2 | 16.8 | 13.4 | 33.6 | 29.1 | 23.5 | 16.8 |
| 45.0 | 1.3/4 | 2.80 | 742 | 471 | 200 | 108 | 20.1 | 16.1 | 40.2 | 34.8 | 28.1 | 20.1 | 22.3 | 17.8 | 44.6 | 38.6 | 31.2 | 22.3 |
| 52.0 | 2 | 3.20 | 858 | 429 | 232 | 124 | 26.3 | 21.0 | 52.6 | 45.6 | 36.8 | 26.3 | 28.8 | 23.0 | 57.6 | 49.9 | 40.3 | 28.8 |
| 58.0 | 2.1/4 | 3.60 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 64.0 | 2.1/2 | 4.00 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 77.0 | 3 | 4.70 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| Fator de Segurança: 5 vezes a carga de trabalho | ||||||||||||||||||
Norma de Referência ABNT NBR 13541- e NBR 11900-3
