Laço Grommet Alemão - Alma Aço
Laço Grommet Alemão - Alma Aço - Acro Cabos
Cabo de Aço - Classe 6X19 (6X19 e 6x25) + ALMA AÇO
Cabo de Aço - Classe 6X37 (6X36, 6X37, 6X41, 6X49 e 6X47) + ALMA AÇO
RESISTÊNCIA EIPS (200 - 220 kgf/mm²)
| Ø NOMINAL | PERNA | COMPRIMENTO MÍNIMO (mm) | IPS CARGA DE TRABALHO (ton) |
FATOR DE SEGURANÇA F.S. |
|||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
 Vertical |
 Forca |
 Cesto |
LAÇOS DOBRADOS (em ângulo) |
||||||||

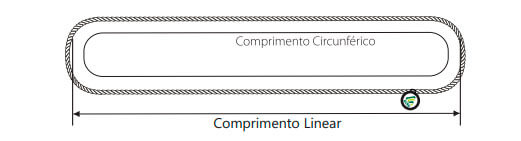

| CIRCUNFÉRICO | LINEAR | ||||||||||
| mm | pol. | pol. | Grommet | Grommet |  30º |
 45º |
 60º |
||||
| 19,00 | 3/4" | 1/4" | 1,90 | 0,95 | 6,3 | 5,1 | 12,6 | 11,0 | 8,9 | 6,3 | 5,0 |
| 24,00 | 15/16" | 5/16" | 2,40 | 1,20 | 9,8 | 7,8 | 19,6 | 17,0 | 13,7 | 9,8 | 5,0 |
| 29,00 | 1.1/8" | 3/8" | 2,90 | 1,45 | 14,0 | 11,2 | 28,0 | 24,2 | 19,6 | 14,0 | 5,0 |
| 34,00 | 1.5/16" | 7/16" | 3,40 | 1,70 | 19,0 | 15,2 | 37,9 | 32,9 | 26,6 | 19,0 | 5,0 |
| 38,00 | 1.1/2" | 1/2" | 3,80 | 1,90 | 24,7 | 19,7 | 49,4 | 42,8 | 34,6 | 24,7 | 5,0 |
| 43,00 | 1.11/16" | 9/16" | 4,30 | 2,15 | 31,0 | 24,8 | 62,0 | 53,7 | 43,4 | 31,0 | 5,0 |
| 48,00 | 1.7/8" | 5/8" | 4,80 | 2,40 | 38,1 | 30,5 | 76,3 | 66,1 | 53,4 | 38,1 | 5,0 |
| 59,00 | 2.1/4" | 3/4" | 5,90 | 2,95 | 54,7 | 43,7 | 109,3 | 94,7 | 76,5 | 54,7 | 5,0 |
| 66,00 | 2.5/8" | 7/8" | 6,60 | 3,30 | 75,5 | 60,4 | 151,0 | 130,7 | 105,7 | 75,5 | 7,9 |
| 76,00 | 3" | 1" | 7,60 | 3,80 | 102,9 | 82,3 | 205,8 | 178,3 | 144,1 | 102,9 | 4,7 |
| 86,00 | 3.3/8" | 1.1/8" | 8,60 | 4,30 | 135,6 | 108,5 | 271,2 | 234,9 | 189,8 | 135,6 | 4,4 |
| 96,00 | 3.3/4" | 1.1/4" | 9,60 | 4,80 | 175,6 | 140,4 | 351,1 | 304,1 | 245,8 | 175,6 | 4,2 |
| 115,00 | 4,1/2" | 1.1/2" | 11,50 | 5,75 | 277,3 | 221,8 | 554,6 | 480,2 | 388,2 | 277,3 | 3,8 |
Norma de referência: EN 13414-3 / IMCA M 179.
Fator de segurança F.S. de 60 mm a 150mm = 6,33 - 0,022d.
Fator de eficiência ao dobramento Kb = 1 - 0,5/ vD/d *WLL para Kb = 1. WLL prático = WLL * Kb
