Olhal de Suspensão Tipo Porca - Acro Cabos

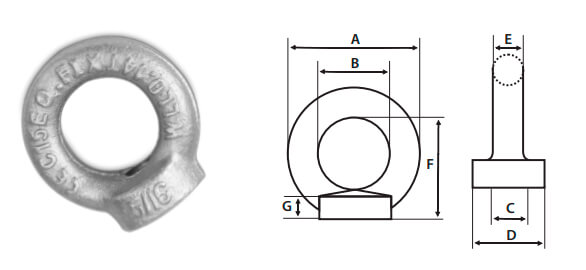

Olhal de Suspensão Tipo Porca

Rosca Polegada - DIN

Diâmetro Rosca - FPP DIMENSÕES
(mm)		 Carga de trabalho (Kgf) Peso
Polegada A B C D E F G 45° Vertical kg
1/4” UNC - 20 36 20 6 20 8 28 9 50 70 0,051
5/16” UNC - 18 36 20 7 20 8 28 9 95 140 0,046
3/8” UNC - 16 45 25 8 25 10 36 11 170 230 0,062
1/2" UNC - 13 53 29 11 30 12 43 12 240 340 0,150
1/2" BSW - 12 53 29 11 30 12 43 12 240 340 0,150
5/8” UNC - 11 63 35 14 36 14 50 14 500 700 0,250
3/4” UNC - 10 72 40 16 40 16 52 16 830 1200 0,315
7/8” UNC - 9 82 44 20 45 19 62 16 1100 1500 0,505
1” UNC - 8 90 50 22 50 20 70 20 1270 1800 0,620
1.1/8” UNC - 7 108 60 25 50 24 85 25 1270 3600 1,400
1.1/4” UNC - 7 108 60 28 65 24 85 25 2600 3600 1,445
1.3/8” UNC - 6 126 70 31 75 28 102 30 3700 5100 2,220
1.1/2” UNC - 6 144 80 34 85 32 120 36 5000 7000 3,180
Fator de Segurança: 6 vezes a carga de trabalho
  • Material: Aço C15E.
  • Acabamento: Galvanizado Eletrolítico.
  • Norma de Referência: DIN 582
  • Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.

Rosca Métrica - DIN

Diâmetro Rosca DIMENSÕES
(mm)		 Carga de trabalho (Kgf) Peso
A B C D E F G 45° Vertical kg
M6 MA - 1,00 36 20 5 20 8 29 9 50 70 0,053
M8 MA - 1,25 36 20 7 20 8 29 9 95 140 0,048
M10 MA - 1,50 45 25 9 25 10 36 11 170 230 0,066
M12 MA - 1,75 53 29 12 30 12 43 12 240 340 0,156
M14 MA - 2,00 63 35 12 36 14 47 14 350 490 0,250
M16 MA - 2,00 63 35 14 36 14 50 14 500 700 0,270
M20 MA - 2,50 72 40 18 40 16 52 16 830 1200 0,360
M22 MA - 2,50 80 44 20 46 21 63 20 1100 1500 0,674
M24 MA - 3,00 90 50 23 50 20 70 20 1270 1800 0,700
M30 MA - 3,50 108 60 27 65 24 85 25 2600 3600 1,437
M36 MA - 4,00 126 70 33 75 28 102 30 3700 5100 2,265
M42 MA - 4,50 144 80 37 85 32 120 38 5000 7000 3,121
M48 MA - 5,00 166 91 43 93 38 136 43 6100 8600 5,050
M56 MA - 5,50 184 100 50 110 42 145 45 8200 11500 6,650
M64 MA - 6,00 206 110 64 120 48 163 50 11000 16000 9,300
Fator de Segurança: 6 vezes a carga de trabalho
  • Material: Aço C15E.
  • Acabamento: Galvanizado Eletrolítico.
  • Resistência: 385 Mpa.
  • Norma de Referência: DIN 582
  • Algumas dimensões podem variar de acordo com o lote de fornecimento. Consulte nosso Departamento Comercial.
