Manilha Reta

Manilha reta e suas aplicações

A manilha reta, também chamada de manilha “D” ou chain shackle, é um acessório de conexão forjado, projetado para sistemas onde a tração ocorre em linha direta.

Esse formato distribui a força de maneira uniforme e evita concentrações de tensão que poderiam comprometer a peça.

É um componente essencial em operações de movimentação de carga em setores como mineração, indústria naval, siderurgia e ambientes off-shore, onde robustez e segurança são indispensáveis.

Sua confiabilidade está diretamente ligada à capacidade de suportar esforços elevados sem deformações, tornando-a uma escolha segura para aplicações críticas.

Esse acessório contribui para a eficiência das operações de içamento e transporte de cargas pesadas. Em ambientes industriais, a manilha reta atua como elo entre cabos de aço, correntes e outros dispositivos de fixação.

Sua geometria simples permite aplicação em sistemas que exigem alinhamento preciso, garantindo movimentação estável da carga, sendo valorizada em operações marítimas, onde a exposição constante à umidade e à maresia exige componentes resistentes e protegidos contra corrosão.

Diferença principal: manilha reta vs. manilha curva

A diferença técnica entre a manilha reta e a curva é decisiva para a escolha correta. A reta foi projetada para suportar tensão linear, ou seja, cargas aplicadas em linha direta.

Já a curva, por sua geometria, absorve esforços em múltiplos ângulos, oferecendo flexibilidade em situações onde a carga não se mantém alinhada. O uso inadequado da manilha reta em cargas laterais pode reduzir sua capacidade e comprometer a segurança.

Aplicar a manilha reta em ângulos incorretos pode gerar sobrecarga localizada e aumentar o risco de falha. Por isso, recomenda-se respeitar o alinhamento do sistema e optar pela curva quando houver necessidade de suportar esforços em diferentes direções.

Essa orientação reforça o compromisso da Acro Cabos com a segurança operacional, garantindo que cada produto seja utilizado nos limites técnicos.

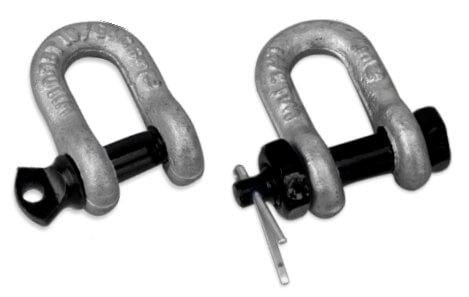

Tipos de fixação: pino roscado e pino com porca/cupilha

A Acro Cabos oferece dois modelos de fixação para a manilha reta, ambos desenvolvidos conforme normas técnicas.

Pino roscado

Também chamado de pino alloy roscado, Classe II, é indicado para aplicações “Pick and Place”, ou seja, operações não permanentes em que montagem e desmontagem precisam ser rápidas.

A praticidade torna esse modelo ideal para situações onde a manilha é frequentemente removida e reinstalada.

Pino com porca e cupilha

Conhecido como pino alloy com porca e cupilha, Classe III, é recomendado para instalações permanentes ou ambientes sujeitos a vibração, pois evita que o pino se solte acidentalmente.

A presença da porca e da cupilha acrescenta segurança, garantindo estabilidade durante a operação.

Essa diferenciação permite que o usuário escolha a solução mais adequada às suas necessidades, sempre respeitando os critérios técnicos.

Especificações técnicas e materiais de alta resistência

A manilha reta da Acro Cabos é fabricada com corpo em aço carbono SAE 1045 forjado, material de elevada resistência mecânica.

Os pinos são produzidos em aço alloy reforçado, garantindo desempenho superior em aplicações que exigem alta capacidade de tração. A resistência à tração do conjunto é de 585 MPa, assegurando confiabilidade em operações de grande porte.

O corpo recebe galvanização a fogo, processo que cria camada protetora contra corrosão, eficaz em ambientes agressivos como regiões marítimas e locais úmidos. Os pinos são revestidos com pintura epóxi, que protege contra oxidação e aumenta a durabilidade.

A combinação de materiais e acabamentos reforça a qualidade do produto e sua adequação a diferentes cenários.

Outro ponto relevante é a conformidade com a norma US FED RR-C271D, Tipo IV-B, Grau A. Essa certificação internacional comprova que a manilha reta atende a padrões rigorosos de fabricação e desempenho, alinhando-se às exigências globais de segurança e confiabilidade.

A presença dessa norma reforça o compromisso da Acro Cabos em fornecer soluções que atendam às expectativas dos mercados mais exigentes.

Fator de segurança 6:1 e carga máxima de trabalho (CMT)

Um aspecto fundamental da manilha reta é o fator de segurança 6:1. Isso significa que a carga de ruptura mínima é seis vezes maior que a carga máxima de trabalho informada.

Essa margem oferece tranquilidade ao usuário, assegurando que o produto suporte esforços superiores ao limite operacional sem risco imediato de falha e é um, fator essencial em operações críticas, onde a segurança depende da confiabilidade dos acessórios.

O portfólio da Acro Cabos inclui manilhas retas em dimensões de 1/4” a 3.1/2”. Essa variedade permite que o cliente escolha o modelo mais adequado às suas necessidades.

Para garantir dimensionamento correto, é fundamental consultar a tabela de cargas fornecida pela empresa, respeitando sempre a CMT indicada. O uso adequado evita sobrecargas e prolonga a vida útil do acessório, mantendo a operação nos parâmetros de segurança.

Inspeção, rastreabilidade e Acro Services

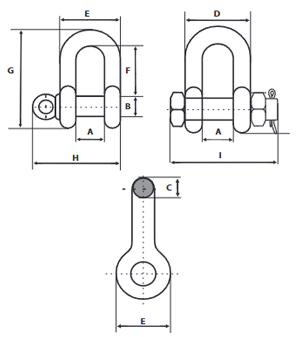

As dimensões da manilha reta podem variar conforme o lote de fabricação, sendo recomendável confirmar os dados técnicos com o departamento comercial da Acro Cabos.

Além disso, a empresa oferece o Acro Services, programa voltado para inspeção e recertificação periódica dos acessórios.

Esse serviço garante que as manilhas não apresentem desgaste excessivo, deformações ou trincas que comprometam sua performance.

A inspeção periódica identifica problemas antes que se tornem críticos, aumentando a segurança das operações e reduzindo riscos.

A rastreabilidade dos produtos também é um diferencial, assegurando que cada peça seja monitorada ao longo de sua vida útil e reforçando o compromisso da Acro Cabos com qualidade e confiabilidade.

---
